新版FMEA七步法包括：

步驟一：策劃和準備(定義范圍，使用了“5T's 、框圖、過程框圖”等來定義范圍)

步驟二：結構分析(結構分析，使用了“邊界圖、結構樹”等來進行結構分析)

步驟三：功能分析(使用了“P圖、功能樹、功能矩陣圖”等來進行功能分析)

步驟四：失效分析(使用了“FE-FM-FC表、失效網圖”等進行失效分析)

步驟五：風險分析(全新的嚴重度、頻度、探測度評分標準，取消了RPN，采用AP優先級)

步驟六：優化(確定降低風險的措施、職責、期限，及措施后的風險再評估)

步驟七：結果文件化(完成FMEA文件，向管理層、客戶、供應商溝通風險)

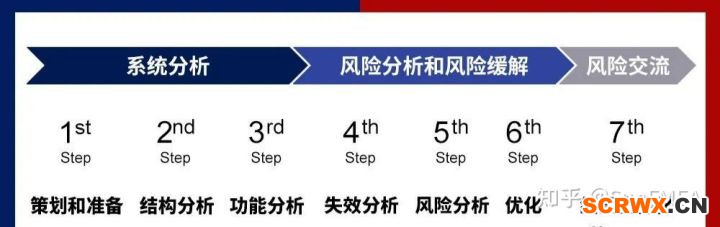

前三步為系統分析，包括策劃和準備、結構分析及功能分析。

中間三步總結為風險分析和風險緩解，包括失效分析、風險分析及優化。

最后一步形成文件，進行風險交流。

第一步：策劃和準備

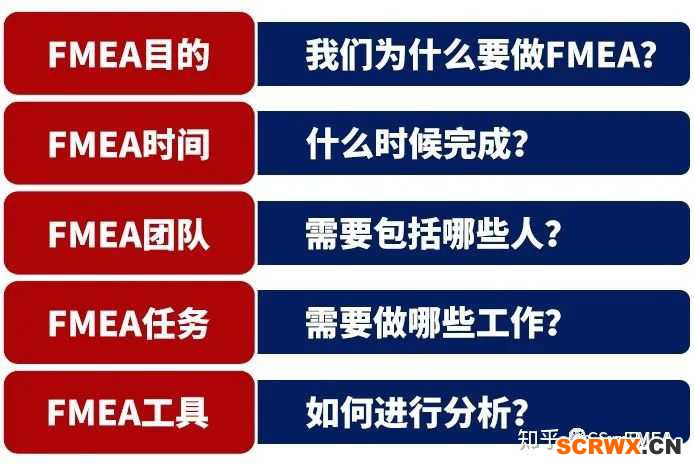

策劃和準備FMEA時，需要討論五個主題，分別是：

1、FMEA目的

FMEA的目的包括：

評估產品或過程中失效的潛在技術風險;

分析失效的起因和影響;

記錄預防和探測措施;

針對降低風險的措施提出建議。

2、FMEA時間安排

說起FMEA的時間安排，我們要先了解哪些情況下會使用FMEA。

新設計、新技術或新過程;

現有設計或過程的新應用;

對現有設計或過程的工程變更。

以上三種情況，我們都是在產品或過程實施之前使用FMEA，所以FMEA需要一定的及時性，否則會影響整體的項目進程。FMEA作為系統分析和失效預防的方法，最好是在產品開發過程的早期階段啟動。

3、FMEA團隊

FMEA是一個系統的方法，在實施時通常需要一個團隊，團隊的成員必須要具備必要的專業知識。

FMEA的團隊需要哪些成員?

管理者：擁有決定權，決定風險和措施是否可接受，還要為項目進行提供必要的物力或人力保障。

項目推進人：關鍵是要做好團隊的協調和組織工作。

設計/工藝工程師：所有相關的設計/工藝工程師參與。

采購人員：對原材料以及相應供應商的選擇，采購最有發言權。

市場人員：包括負責售后維修、現場安裝等服務的人員，是企業直接接觸客戶的渠道，他們的信息同樣重要。

顧客代表：如果條件允許，可以邀請顧客代表參與，首先要滿足客戶的需求。

供應商：供應商對他們生產的部件最為了解。

技術專家：技術專家的意見是一定要考慮的，這通常是大家容易忽略的問題。

FMEA團隊成員組成基于企業自身的條件，如何全面得考慮風險是最終目的。組建好團隊后，要分配成員的職責，可能某個角色的責任由不同人擔任，也有可能一人承擔多個職責。

4、FMEA任務

七步法提供了FMEA的任務框架和交付成果，每個階段應該由專人評審完成情況，確保每個任務都完成。

5、FMEA工具

目前有許多商業化的FMEA軟件可以用于FMEA的實施。當然，采用哪種工具，取決于企業的需求，有實力的企業也可以自行開發。

第二步：結構分析

1、結構分析的目的

對于結構分析，同為FMEA分析的DFMEA和PFMEA，由于分析對象不同，進行結構分析的目的也有所異同：

不同點是：

DFMEA的結構分析是為了將設計識別分解成系統、子系統、組件和零件，以便進行技術風險分析。

PFMEA的結構分析是確定制造系統，并將其分解成過程項、過程步驟和過程工作要素。

相同點是：

DFMEA和PFMEA進行結構分析都要識別每個分解項，以及相互關系，為下一步的功能分析打基礎。

2、結構可視化

為了更清楚識別每個分解項，最好的辦法是將結構可視化。對于DFMEA，是要將系統結構可視化，常用的方法是利用方塊圖/邊界圖、結構樹的方法。對于PFMEA，將結構可視化的方法是采用過程流程圖和結構樹。

(1)方塊圖/邊界圖

方塊圖/邊界圖是一種有用的工具，用來描述考慮中的系統及其相鄰系統、環境和顧客的接口。這里所指的顧客可能是最終用戶，也可能是后續或下游的制造過程。

方塊圖/邊界圖需要隨著設計的成熟不斷完善，制作的大體步驟分為六步：

A. 描述組件和特性;

B. 調整方塊以顯示相互間的關系;

C. 描述連接;

D. 增加接口系統和輸入;

E. 確定邊界;

F. 增加相關細節以便確定圖表。

(2)流程圖

大家對于流程圖一定再熟悉不過了，生產工藝流程圖是我們常用的流程圖。

(3)結構樹

結構樹是按照層次排列系統要素，并通過結構化連接展示依賴關系。為了防止冗余，每個系統要素只存在一次，每個系統要素下排列的結構都是獨立的子結構。

對于DFMEA，“下一較低級別或特性類型”是獨立的組件。對于PFMEA，“下一較低級別或特性類型”是過程工作要素，按照魚骨圖的方法，從“人機料法環測”等方面加入相應的過程工作要素。

第三步：功能分析

1、目的

功能分析的目的，就是要確保相應的功能分配到合適的分解項中。這個步驟是隨著結構分析完成之后隨之進行的，在結構分析時，我們將結構進行可視化處理，再加入功能后就可以實現功能的可視化。

2、功能的描述

首先，我們還要先弄清楚什么是功能?某一個分解項的功能，描述的是這個分解項的預期用途。在DFMEA中，系統要素的功能是描述這個要素的預期用途。而在PFMEA中，描述的是過程項或過程步驟的預期用途。

每一個分解項可能會包含多個功能，功能描述的清晰準確很重要，試想一下，如果某個部件的功能描述不準確，對它的預期用途表達就不清晰，導致的結果就有可能將之后的分析引到一個錯誤的方向。

在進行功能描述時，可以參考一個格式：動詞+名詞。比如：控制速度、傳遞熱量、傳輸動力、焊接支架等等。以這樣的方式描述，是為了表示這些功能是可測量的。

比如：焊接金屬，焊接過程的功能是將金屬連接在一起，測量焊接過程的功能指標可以通過檢測焊接的結果。

3、要求

判斷分解項的功能是否滿足預期用途，就是要看是否滿足規定的要求。這些要求可能來自內部，也可能來自外部，通常包括：

法律法規的要求;

行業規范和標準;

顧客要求;

內部要求;

產品特性;

過程特性;

實際操作中，我們需要先識別這些要求，將要求與功能對應起來。

4、功能分析

之前我們對結構進行了可視化處理，在做功能分析時，可以在結構圖、結構樹或流程圖中，加入功能要求的描述。

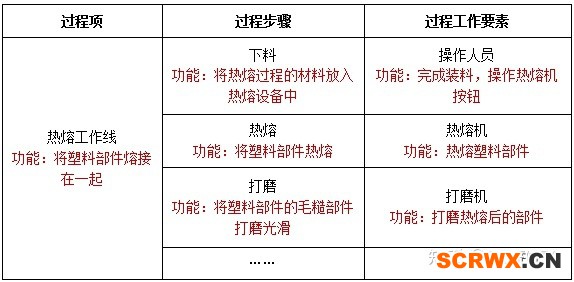

來看設備熱熔過程的功能分析，大致如下表：

第四步：失效分析

1、失效

首先我們來看什么是失效。失效是跟功能相對應的，是由功能推導過來的。上一步我們進行了功能分析，說到需要將每個分解項都對應相應的功能。

DFMEA的分析對象是系統或零件的功能，它們的潛在失效模式常見有以下幾種：

功能喪失——就是無法操作、突然失效，比如按鍵失靈;

功能退化——性能隨時間損失，比如設備的電池電量會耗盡;

功能間歇——比如設備在操作時，隨機開始/停止;

部分功能喪失——性能有損失;

非預期功能——比如設備在沒有下達指令的情況下執行了操作;

功能超范圍——比如超出設備量程范圍;

功能延遲——比如設備不能及時工作。

PFMEA的分析對象是過程的功能，它們的潛在失效模式有：

不符合要求——生產操作過程不符合規程的要求;

不一致或部分被執行的任務——過程檢驗沒有做就將產品流轉到下道工序;

不必要的活動——在生產過程中加入不必要的步驟，反而會帶來新的風險。

與功能的描述一樣，對于失效的描述也要清楚，一般用名詞加失效描述組成，比如內包裝破損、焊接不穩固。盡量避免使用模糊的描述，比如“不好”、“壞了”、“有缺陷”等等。

一個功能可能有多個失效，所以在做失效分析時，不能只滿足找到一種失效，要再問問自己“還有沒有可能有其他的失效?”，這一點很重要。

2、失效鏈

針對每一個失效，需要考慮三個方面內容：

發生了什么失效影響?

失效模式是什么?

為什么會失效?(失效起因)

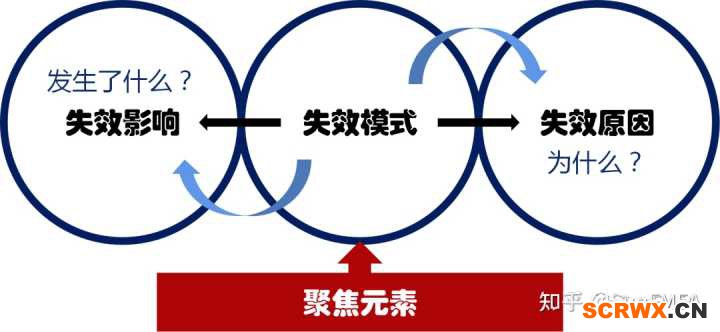

失效鏈是由這三個要素組成，三者相關聯，如下圖所示：

失效影響就是失效模式產生的后果，需要考慮多方面的影響，包括：

最終用戶

內部顧客(后續操作)

外部顧客(下一層級/經銷商/OEM)

產品

適用的法規

具體的失效影響要看具體生產哪種產品，以及生產的流程是怎樣的。

失效模式主要來自于功能。我們對照功能，分析可能出現的多種失效模式是失效分析的關鍵。

失效起因是失效模式出現的原因，失效模式是失效起因的后果。起因應盡可能簡明、完整地列出，以便之后采取針對的措施。

在做DFMEA分析時，我們可以從以下幾個方面查找原因：

功能性能設計不充分;

系統交互作用，系統之間的接口連接有問題;

隨時間變化造成功能下降或喪失;

對于應對外部環境設計不足;

最終用戶的錯誤使用;

制造設計不可靠。設計制造過程沒有經過驗證，制造時可能導致部件磨損，出現不合格品卻未能檢出。

在做PFMEA分析時，我們可以利用魚骨圖法，從人、機、料、環、法、測這幾個角度分析：

人員：操作工、維護人員是否經過培訓?是否了解SOP的規程?

機器/設備：生產設備、檢驗設備是否能正常使用?檢驗設備是否在校準有效期內?

材料：關鍵原材料、輔料是否有足夠的量?是否使用了正確的材料?

環境：對生產環境有要求的產品是否在規定的環境中生產?

法規/標準：是否在法規/標準范圍內生產。

測試：原輔料檢測、半成品檢測、成品檢測是否按照規定的要求進行?

3、失效分析

失效分析需要通過回答兩個問題將失效影響、失效模式和失效原因聯系起來，即：

為什么失效模式會發生?

失效模式出現時，會發生什么?

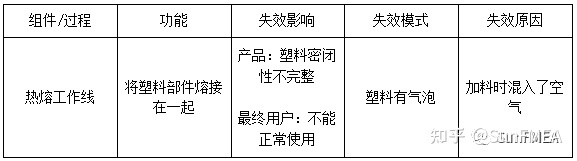

失效分析同樣可以用結構樹、結構圖的方式列明，這樣既方便大家做分析，同時還能留下相應的記錄。下面舉了個簡單的例子：

第五步：風險分析

上一個步驟我們分析了失效模式，并且找到失效影響和失效起因。接下來我們就要進行風險分析，風險分析的目的是通過對嚴重度、頻度和探測度評級進行風險評估，并對需要采取的措施進行優先排序。

嚴重度評級S

首先我們來看如何進行嚴重度評級，嚴重度是失效影響的嚴重程度。FMEA手冊根據失效影響的大小，將嚴重度分成10級。

在DFMEA分析中，失效都是來自零部件或系統的失效，影響的是最終的產品。所以在進行嚴重度評級時，是看對產品的影響。

在PFMEA分析中，失效分析的對象是過程，過程的失效可能會影響到下一個工序，下一層級的產品加工，最終影響到產品的功能。

頻度評級O

頻度是失效起因發生的頻率。頻度的大小，跟是否存在預防控制和探測控制有關。采取的控制措施越多，那相應的發生失效的頻度就會越低。

預防控制提供信息或指導，是設計的輸入。DFMEA可能包括：法規和標準的要求、使用材料的標準、文件的要求、以往的經驗等等。PFMEA可能包括：SOP、設備維護、人員培訓等等。

探測控制描述的是已建立的驗證和確認的程序。DFMEA可能包括：功能性測試、環境測試、耐久性測試、實驗設計等等。PFMEA可能包括：隨機檢驗，功能檢驗、目測等等。

頻度的評級，按照手冊也同樣分成10級。

探測度評級D

探測度是失效起因和/或失效模式的可探測的程度，在于是否有有效和可靠的測試或檢驗方法探測到失效模式或失效起因。在進行探測度評級時，最主要是要看探測的方式是否成熟和探測的機會。比如：測試或檢驗的方法都是通過了驗證的，那肯定比還沒有建立檢測方法要更具探測能力。有的失效用目測就能觀察得到，肯定比需要儀器檢測的探測度要高。

探測度的評級也被分成10級。

措施優先級AP

措施優先級就是在采取降低風險之前，由于資源、時間、技術和其他客觀因素的限制，決定采取措施的優先順序。

判斷優先級主要是通過S*O*D得到的數值大小，但是新版手冊對此有了新的規定，首先考慮的是嚴重度，其次是頻度，最后才是探測度，這與之前只比較數值的大小不同，避免出現相同數值的乘積而影響到優先級排序。

第六步：優化

首先我們分別從優化的目的和優化的實施來了解的FMEA分析的優化。

1、優化的目的

優化的目的是在風險分析的基礎上，確定降低風險的措施并且評估這些措施的有效性。

降低風險就是要降低風險的嚴重度、降低風險發生的頻度或者是提高風險可探測度。

2、優化的實施

在實施階段，需要做以下五個方面的工作：

確定降低風險的必要措施

分配職責和期限

實施措施

有效性評估

持續改進

(1)確定降低風險的必要措施

我們前面說到，降低風險要從三個方面入手：嚴重度、頻度和探測度。根據采取措施優先級的原理，優化的順序也是先要消除或減輕嚴重度，其次降低頻度，最后是提高探測度。

減輕嚴重度：是相對比較困難的，因為嚴重度通常都是定性的，很難從根本上降低事件的性質。但是也不是完全做不到，比如電擊的傷害最大可能是致死，我們可以將電源的交流電改成蓄電池的直流電，在不影響器械安全和有效的情況下，嚴重度就大大降低了。

降低頻度：我們對設計和過程采取措施大部分是為了降低失效產生的頻度，比如易磨損的設備部件采用了更耐磨的材質，增加了部件的使用次數，從而減少因部件磨損導致設備失效的頻度。

提高探測度：通過完善檢測能力，建立成熟的檢測方法來提高探測度。比如，設備在運行時，加入相應指示器，可以提高探測度。

因為會涉及資源配備、人員配合等方面因素，制定的措施需要經過評審后再確定。

(2)分配職責和期限

將降低風險的工作分配給團隊不同成員，并且規定完成的期限。

(3)實施措施

措施實施是需要跟蹤執行的，措施的狀態有以下五種：

尚未確定 沒有確定的措施;

尚未決策(可選) 措施已經確定，但還沒有決定，正在創建決策文件;

尚未執行(可選) 已對措施做出決定，但尚未執行;

已完成 已完成的狀態是指措施已經被執行，并且措施的有效性已經被證明和記錄，并已經進行了最終的評估。這類似于FMEA的關閉;

不執行 決定不執行某項措施。

措施實施的狀態應該記錄，以便跟蹤管理。

(4)有效性評估

當措施完成時，要重新評估頻度和探測度，看實施的措施是否降低頻度或者提升探測度。如果效果沒有達到目標(該目標是要企業自己設定)，那就要嘗試采取新的措施，直到風險降低到可接受的水平。

(5)持續改進

我們都知道風險管理是貫穿于產品的生命周期，所以對于風險的分析是要持續進行的，那就需要我們持續改進，降低可能產生的風險。

第七步：結果文件化

“結果文件化”步驟的目的是，針對FMEA活動的結果進行總結和交流。

“將結果文件化”的主要目標是：

對結果和分析結論進行溝通;

建立文件內容;

記錄采取的措施，包括對實施措施的效果進行確認、采取措施后進行風險評估;

在組織內部，以及與客戶和或供應商之間針對降低風險的措施進行溝通;

記錄風險分析和風險降低到的可接受水平。

SunFMEA是一款基于AIAG-VDA FMEA標準的失效模式和影響分析軟件，軟件滿足新版七步法分析流程，兼具DFMEA和PFMEA，以結構樹的方式直觀、完整、快速地指導用戶完成FMEA分析的整個流程，能夠為企業提供系統化、標準化的FMEA解決方案，助力企業提質降本增效。

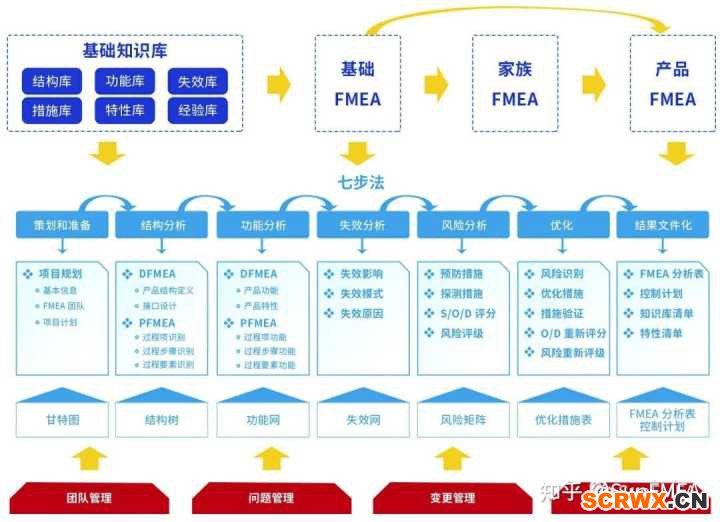

SunFMEA七步法介紹

第一步：策劃和準備

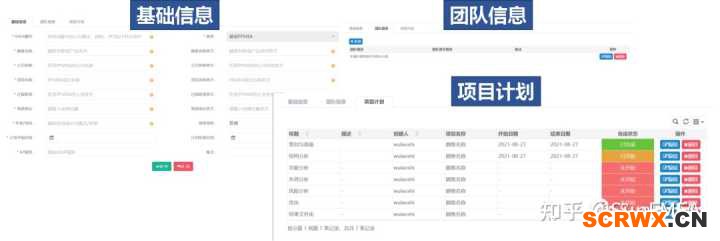

SunFMEA在第一步規劃和準備中，對項目的目的、時間安排、團隊組建及任務進行管理。確定分析范圍和分析對象，管理FMEA的表頭信息，利用以往的經驗確認基準FMEA，以此作為結構分析的基礎。

第二步：結構分析

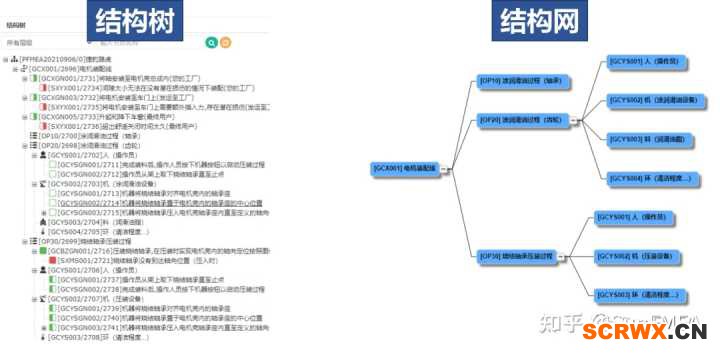

SunFMEA結構分析功能，利用結構樹可快速構建產品結構或確定過程項、過程步驟及工作要素。使分析范圍可視化，作為功能分析步驟的基礎。

第三步：功能分析

在結構分析基礎上，分析出結構元素的功能、要求、產品特性、工序特性，并填寫管理各元素的具體屬性(如分類、規格等);通過功能矩陣建立各級功能、要求、產品特性、過程特性的關聯，功能網可直觀展示出各級功能的關聯關系。

第四步：失效分析

在功能分析基礎上，可快速建立失效和失效鏈，識別出功能的潛在失效影響、 失效模式和失效原因。

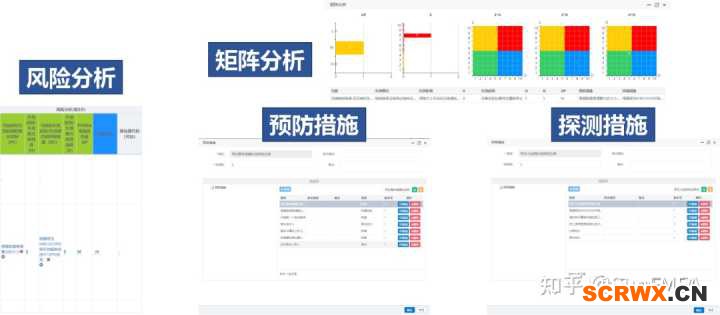

第五步：風險分析

針對每個失效鏈中的失效影響進行嚴重度評級、 失效原因進行頻度和探測度評級。并對失效原因分配預防控制、對失效原因和失效模式分配探測控制。根據行動優先級表，確定高風險的失效模式。

第六步：優化

軟件有措施管理的功能，對高風險的失效，確定降低風險的措施后，為措施實施分配職責和期限，并對措施進行跟蹤和執行。實施措施并將其形成文件，包括對所實施措施的有效性的確認以及采取措施后的風險評估，以便再次優化。

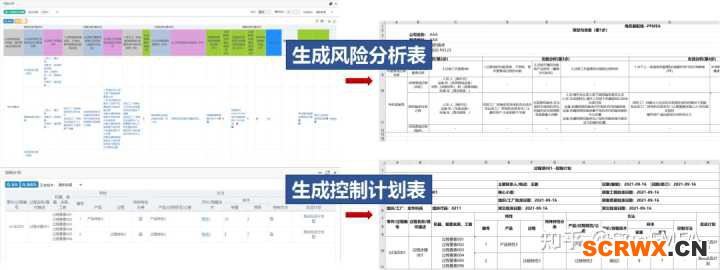

第七步：結果文件化

形成多種報告形式，并可導出成Excel文檔，可以使你快速通過審查和審核。
